ตำแหน่งของระยะวิกฤติสำหรับการออกแบบแรงเฉือนในคาน
ขอยกตัวอย่างคานคอนกรีตเสริมเหล็กอันหนึ่งที่มีการวางตัวอย่างง่าย (SIMPLY SUPPORTED) ที่มีช่วงความยาวเท่ากับ 8 ม คานๆ นี้มีขนาดความลึกเท่ากับ 0.70 ม ทำให้มีระยะความลึกประสิทธิผล (d) โดยประมาณเท่ากับ 0.65 ม โดยที่คานๆ นี้รับ นน บรรทุกแบบเพิ่มค่าชนิดแผ่ (FACTORED DISTRIBUTED LOAD) กระทำที่ด้านบนของคานเท่ากับ 10 TONS/M และ คานๆ นี้ถูกรองรับด้วยเสา คสล ขนาดความกว้างเท่ากับ 0.50 x 0.50 ม
เราจะมาเริ่มต้นทำการวิเคราะห์โครงสร้างกันก่อนนะครับ เริ่มต้นที่ค่า SHEAR FORCE สูงสุดที่จะเกิดขึ้นที่ตำแหน่งศูนย์กลางของจุดรองรับกันก่อนนะครับ
Vu (MAXIMUM) = 10×8/2 = 40 TONS

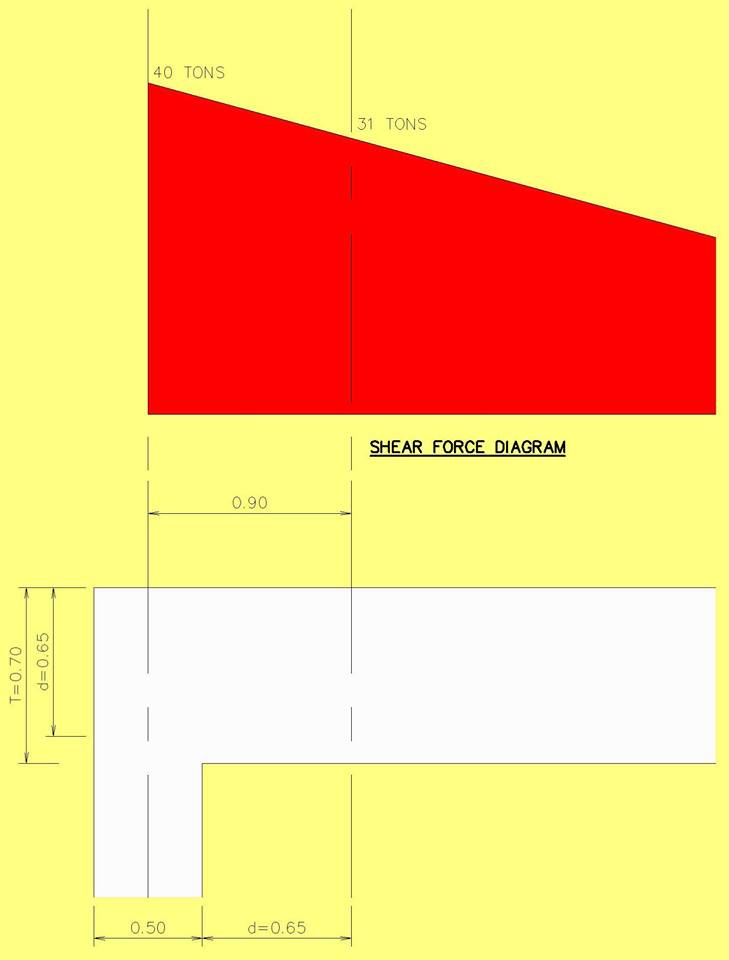

ต่อมาเราจะมาคำนวณค่า SHEAR FORCE ที่จะใช้ในการออกแบบ ณ ตำแหน่งหน้าตัดวิกฤติกันนะครับ โดยที่ตำแหน่งนี้จะอยู่ที่ระยะ d จากขอบของเสา ดังนั้นระยะทั้งหมดจากตำแหน่งศูนย์กลางของจุดรองรับจนถึงหน้าตัดวิกฤติจะเท่ากับ 0.50/2 + 0.65 = 0.90 ม ทำให้ค่า SHEAR FORCE ที่จะใช้ในการออกแบบจะมีค่าเท่ากับ
Vu (DESIGN) = 40 – 10×0.9 = 31 TONS
หากสังเกตดูจะพบว่า Vu ที่เป็นค่า MAXIMUM และค่า Vu ที่เป็นค่าสำหรับการ DESIGN จะมีค่าที่แตกต่างกันมากเลยนะครับ โดยหากเทียบสัดส่วนออกมาจะพบว่าค่าที่ใช้ในการ DESIGN นั้นจะมีค่าแตกต่างออกไปจากค่า MAXIMUM ที่เรามักนำมาใช้ในการออกแบบเลยเท่ากับ (40-31)/40 x 100 = 22.5% เลยนะครับ
ที่ผมกล่าวให้ฟังมาทั้งหมดนี้จะเป็นไปตามทฤษฎีที่ CODE แนะนำให้เราใช้นะครับ ไม่ว่าจะเป็น ACI (AMERICAN CONCRETE INSTITUTE) หรือ EIT (ENGINEERING INSTITUTE OF THAILAND) ก็ตามนะครับ แต่ ในฐานะของผู้ออกแบบการที่เราจะทำตามข้อแนะนำข้อนี้หรือเปล่านั้นถือเป็นวิจารณญาณของเรานะครับ เพราะ ในการออกแบบนอกจากเรื่องความประหยัดที่เราควรต้องคำนึงถึงแล้ว เราเองยังจำเป็นที่จะต้องทำการพิจารณาถึงทุกๆ อย่างที่มีความเกี่ยวข้องด้วยนะครับ เช่น สภาพการทำงานของผู้รับจ้างที่หน้างาน และ สภาพแวดล้อมในการทำงานว่าจะสามารถทำการควบคุมปัจจัยต่างๆ ที่ใช้ในการออกแบบได้ดีมากน้อยเพียงใด เป็นต้นนะครับ
หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
