การออกแบบงานวิศวกรรมโครงสร้าง คอนกรีต (STRUCTURAL CONCRETE ENGINEERING DESIGN หรือ SCE)

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อ การออกแบบงานวิศวกรรมโครงสร้าง คอนกรีต (STRUCTURAL CONCRETE ENGINEERING DESIGN หรือ SCE) นะครับ

วันนี้ผมอยากที่จะขออนุญาตมาทำการตอบคำถามที่มีแฟนเพจของผมท่านหนึ่งได้กรุณาสอบถามผมมาหลังไมค์ว่า

“หากสังเกตสมการจากมาตรฐาน ACI หรือ EIT เพราะเหตุใดเวลาที่เรานำค่ากำลังอัดประลัยของคอนกรีตจาก ตย รูปทรงกระบอกมาตรฐานที่อายุ 28 วัน หรือว่าค่า fc’ ไปใช้ทำการคำนวณค่าใดๆ ก็ตามเราจึงไม่ใช้ค่า fc’ ไปคำนวณ แต่ มักจะใช้ค่า 0.375fc’ หรือ 0.4fc’ หรือ 0.85fc’ แทน รบกวนช่วยอธิบายให้เข้าใจหน่อยนะครับ ?”

ผมขออนุญาตตอบคำถามเพื่อนท่านนี้โดยแบ่งออกเป็น 2 ส่วนดังนี้นะครับ

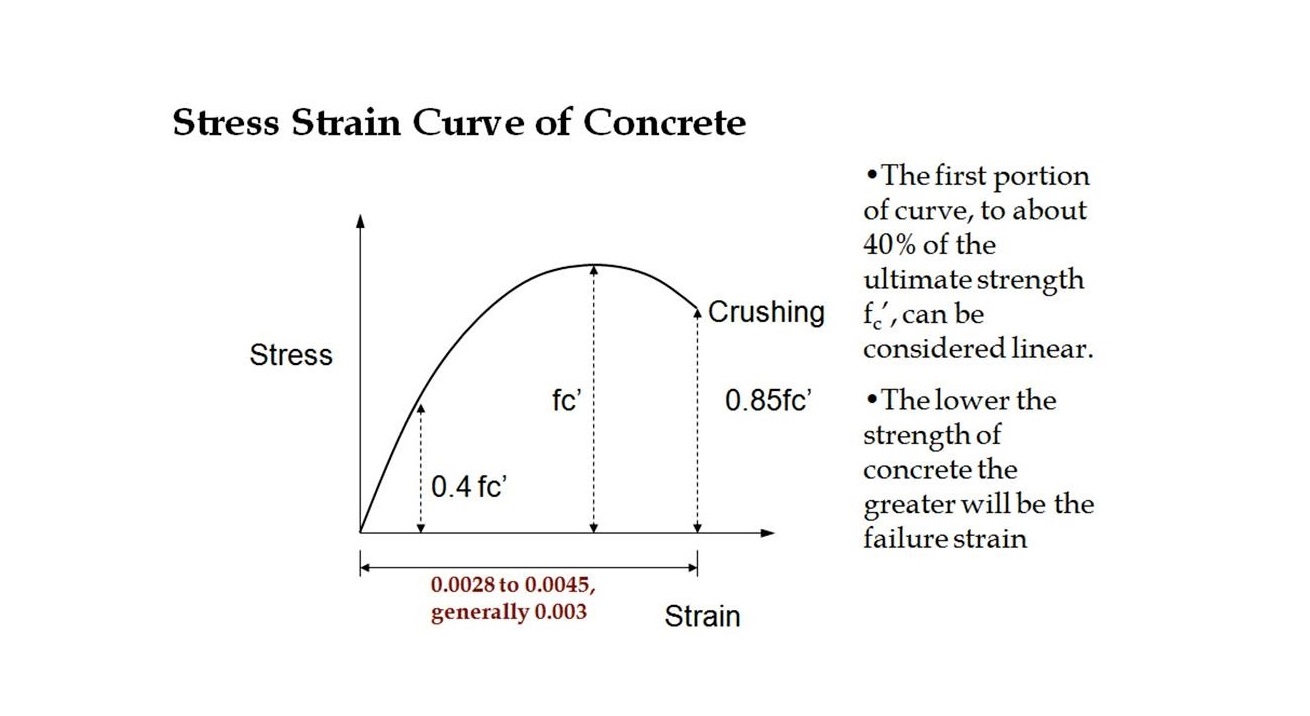

(1) สาเหตุที่เราต้องใช้ค่า 0.375fc’ หรือ 0.4fc’ เพราะเราจะถือว่าในช่วงนี้เป็นช่วงที่โครงสร้างของเรานั้นยังมีความเป็นเชิงเส้น (LINEAR) อยู่ กล่าวคือ สภาวะของโครงสร้างนั้นอยู่ในช่วงสภาวะการใช้งาน (SERVICE STAGE) นั่นเอง ดังนั้นหากพ้นช่วงๆ นี้ไปแล้วจะสามารถสังเกตได้จากแผนภูมิการทดสอบค่ากำลังอัดจะพบว่า ค่าแผนภูมินี้จะเริ่มเปลี่ยนเข้าสู่สภาวะไม่เชิงเส้น (NON-LINEAR) แล้วนั่นเองครับ

(2) สำหรับสาเหตุที่เราไม่สามารที่จะใช้ค่า fc’ ได้ถึงระดับ 100% เป็นเพราะว่า ที่สภาวะสุดท้ายที่เรามักทำการพิจารณาค่าหน่วยความเครียด (STRAIN) สูงสุดของคอนกรีตเท่ากับ 0.003 ซึ่งก็คือ สภาวะของโครงสร้างนั้นอยู่ในช่วงสภาวะประลัย (ULTIMATE STAGE) ที่สภาวะนี้ก็คือคอนกรีตจะเกิดการอัดตัวกันจนแตก (CRUSHING) ซึ่งค่าๆ นี้จะอยู่ที่ประมาณ 0.85fc’ นั่นเอง พูดง่ายๆ คือ หากจะใช้ค่าๆ นี้เท่ากับ 100% ของ fc’ หรือ 1.00fc’ ค่าความเครียดที่จะใช้ก็ต้องมีสัดส่วนที่ปรับเปลี่ยนตามไปด้วย ซึ่งแน่นอนว่าค่าๆ นี้จะน้อยลง ซึ่งไม่เป็นที่ต้องการของนักออกแบบอย่างเราๆ แน่นอนเลยนะครับ

สรุป สาเหตุที่ค่ากำลังอัดของโครงสร้างคอนกรีตนั้นมีค่าแตกต่างกันที่แต่ละสภาวะนั้นเป็นเพราะว่าเรามีการพิจารณาที่สภาวะต่างๆ ของโครงสร้างที่แตกต่างกันนั่นเอง ซึ่งนอกจากค่ากำลังอัดที่เหมาะสมแล้วก็ยังมีค่าหน่วยความเครียดที่มีความสอดคล้องกันกับแต่ละสภาวะที่ทำการพิจารณาด้วย และ แน่นอนว่ามาตรฐานการออกแบบต่างๆ จะมีการพิจารณาถึงประเด็นๆ นี้เป็นที่เรียบร้อยแล้ว

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

ADMIN JAMES DEAN
