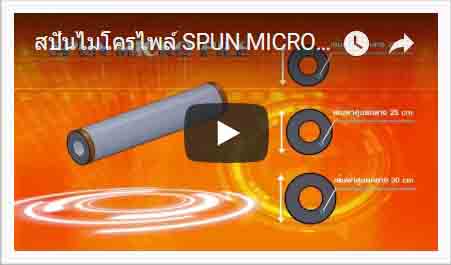

วิธีการผลิต และการติดตั้ง
เสาเข็ม สปันไมโครไพล์
SPUN MICROPILE
ลูกค้าดูได้จาก วีดีโอนี้

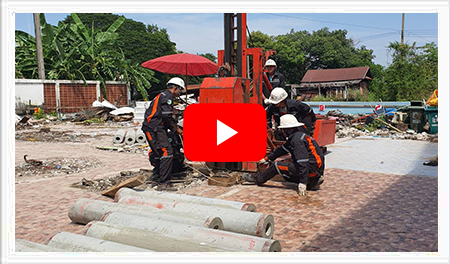

กระบวนการผลิต และติดตั้ง
เสาเข็ม MICROPILE
ทำงานในพื้นที่จำกัดความสูง
และพื้นที่ที่ต้องการ Safety 100%
งานฐานรากที่เจ้าของบ้านควรรู้
ไม่งั้นโดนหลอก!!
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
BHUMISIAM SOCIAL RESPONSIBILITY
กิจกรรมเพื่อสังคม
ดำเนินธุรกิจด้วยความใส่ใจ รับผิดชอบต่อสังคม
SPUN MICRO PILE
โดย BHUMISIAM
ผู้ผลิตและจัดจำหน่าย
MICROPILE TRIANING CENTER
ภูมิสยามเปิดฝึกอบรมการติดตั้ง
และตอกเสาเข็มไมโครไพล์
รู้ทันกลโกง!!
ผู้รับเหมาในการตอกเสาเข็ม
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
รอยแตกร้าว..
สาเหตุของบ้านทรุด !
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
รู้ก่อน เสาเข็มเยื้องศูนย์
อันตรายแค่ไหน !
(ดร.รัฐโรจน์ ภูริหิรัญพิพัฒ)
ไมโครไพล์ สปันไมโครไพล์
เสาเข็มไมโครไพล์ เสาเข็มสปันไมโครไพล์
โรงงานผลิตเสาเข็มสปันไมโครไพล์ บริษัท ภูมิสยาม ซัพพลาย จำกัด ผลิตด้วยเทคโนโลยีที่ทันสมัย
และควบคุมการผสมคอนกรีตด้วยระบบคอมพิวเตอร์ และเสาเข็มได้การรับรองมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549
มาตรฐาน ทีมช่างและเครื่องจักร
- มาตรฐาน การฝึกอบรม ทีมช่าง
- มาตรฐาน เครื่องจักร (ปั้นจั่น) ใบรับรอง ปจ.2
- มาตรฐาน เครนรถบรรทุกขนส่ง ใบรับรอง ปจ.2
- มาตรฐาน ช่างเชื่อม พร้อมใบ Certificate
- มาตรฐาน ผู้ควบคุมปั้นจั่น พร้อมใบ Certificate
- มาตรฐาน ผู้ควบคุมเครนรถบรรทุกขนส่ง พร้อมใบ Certificate
หมายเหตุ: ทีมงานพร้อมเครื่องจักร สามารถเข้างานในพื้นที่ SAFETY 100% ได้
เทคโนโลยีการผลิตด้วยระบบคอมพิวเตอร์
- เทคโนโลยีการผลิต จากประเทศเยอรมัน
- โปรแกรมผสมคอนกรีตเดียวกันกับ SCG-CPAC
- มาตรฐาน Concrete Mix Design โดย SCG
- การชั้งตวง ซีเมนต์ หิน ทราย น้ำ ด้วยระบบคอมพิวเตอร์
มาตรฐาน มอก.
- ใบอนุญาตแสดง เครื่องหมายมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549
- เสาเข็มคอนกรีตเสริมเหล็กหล่อสำเร็จแบบแรงเหวี่ยง (Reinforced Spun Concrete Piles) หรือ เสาเข็มสปันไมโครไพล์ (Spun Micropile)
- วัตถุดิบเหล็ก มาตรฐาน มอก.
- วัตถุดิบซีเมนต์ผง มาตรฐาน มอก.
- การทดสอบวัตถุดิบ หิน ทราย ตามมาตรฐาน SCG
รับรองคุณภาพจาก SCG
- Certificate Endorsed Brand from SCG
- Caculation of Spun Micro Pile from SCG
- Cement Result of Analysis and Testing from SCG
รายแรกในประเทศไทยที่ได้รับ มอก.
Spun Micro Pile Dia. 21, 25, 30 cm.
รายแรกในประเทศไทย ที่นำระบบ Computer
ที่ทันสมัยผลิต เสาเข็ม Spun Micro Pile
รายแรกในประเทศไทย ผู้ผลิต Spun Micro Pile ที่ได้รับ Endorsed Brand จาก SCG
Features
-
มากกว่าผู้ผลิตและจัดจำหน่ายเสาเข็ม
- เราเป็นมากกว่าผู้ผลิตและจัดจำหน่ายเสาเข็มและบริการตอก แต่เราเปิดฝึกอบรม หลักสูตรการตอกเสาเข็มไมโครไพล์ “สร้างมาตราฐานช่างไทย สู่มาตรฐานทางวิศวกรรม”
เสาเข็มคุณภาพ คุณภาพมาตรฐาน มอก.
- เสาเข็มสปันไมโครไพล์
- รับรองคุณภาพจาก SCG
- มาตรฐาน มอก. 397-2562, 396-2549
- แข็งแรงกว่าเสาเข็มทั่วไปถึง 10 เท่า
OEM รับผลิต & ออกแบบ เสาเข็มตามสไตล์ที่ลูกค้าต้องการ
- สร้างผลิตภัณฑ์ภายใต้ชื่อสินค้าของท่าน ด้วยต้นทุนต่ำและคุ้มค่า พร้อมทีมงานวิศวกรตั้งแต่ต้นจนจบด้วยวัตกรรมการผลิตจากเยอรมัน ภายใต้มาตรฐานรับรอง มอก. SCG Endorsed Brand
SPECIAL 4U
- ให้คำแนะนำและออกแบบฐานรากฟรี!
- โดยวิศวกรมากประสบการณ์
- ตอบโจทย์งานต่อเติมอย่างครบวงจร
- เพื่อตอบสนองความต้องการของลูกค้า
เสาเข็มกลมแรงเหวี่ยง Dia 21 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 21 cm.
รับน้ำหนักปลอดภัยได้ 20-25 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 18x18 cm.
ความสามารถรับน้ำหนักปลอดภัย 15-20 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 275 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มกลมแรงเหวี่ยง Dia 25 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 25 cm.
รับน้ำหนักปลอดภัยได้ 25-35 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 22x22 cm.
มีความสามารถรับน้ำหนักปลอดภัย 20-25 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 386 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มกลมแรงเหวี่ยง Dia 30 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 30 cm.
รับน้ำหนักปลอดภัยได้ 30-50 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 26x26 cm.
มีความสามารถรับน้ำหนักปลอดภัย 30-35 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 6 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pileพื้นที่หน้าตัด 489 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มรูปตัวไอ 18x18 cm.
มีความสามารถรับน้ำหนักปลอดภัย 15 – 20 Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 275 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็ม ไอไมโครไพล์ (I-micropile)
Size 18x18 , 22x22 , 26x26 cm.
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง 18x18 cm.
square spun micro pile ขนาด 18 x 18 cm.
รับน้ำหนักปลอดภัยได้ 18-22ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
วัสดุก่อสร้าง
ภูมิสยาม ตัวแทนจัดจำหน่ายวัสดุ และอุปกรณ์ ที่ใช้สำหรับงานก่อสร้างทุกชนิด
เสาเข็มรูปตัวไอ 22x22 cm.
มีความสามารถรับน้ำหนักปลอดภัย 20 – 25Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 386 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็มกลมแรงเหวี่ยง (Spun Micro Pile)
Dia 21 , 25 , 30 cm.
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง 23x23cm.
square spun micro pile ขนาด 23 x 23 cm.
รับน้ำหนักปลอดภัยได้ 25-35ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
คอนกรีตผสมเสร็จ
จำหน่ายคอนกรีตผสมเสร็จ (Ready-Mix Concrete) ชั้นนำหลายยี่ห้อ
เสาเข็มรูปตัวไอ 26x26 cm.
มีความสามารถรับน้ำหนักปลอดภัย 30 – 35 Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 6 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pileพื้นที่หน้าตัด 489 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง (Square Spun Micro Pile)
Size 18x18 , 23x23 cm.
Contractor 4 U
ตอบโจทย์งานต่อเติมอย่างครบวงจร
บริการให้เช่ารถปั๊ม
ภูมิสยาม ซัพพลาย บริการให้เช่ารถปั๊มคอนกรีตทุกประเภท ทั่วประเทศไทย
Products Features
ตารางแนะนำเสาเข็มสปันไมโครไพล์ Spun Micropile
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่าศูนย์กลาง 21 cm หรือ 8 นิ้ว |
| สามารถรับน้ำหนัก 20 – 25 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 6 ชิ้น เหล็กยืน RB9 จำนวน 6 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่าศูนย์กลาง 25 cm หรือ 10 นิ้ว |
| สามารถรับน้ำหนัก 25 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 8 ชิ้น เหล็กยืน RB9 จำนวน 8 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่านศูนย์กลาง 30 cm หรือ 12 นิ้ว |
| สามารถรับน้ำหนัก 30 – 50 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 10 ชิ้น เหล็กยืน RB9 จำนวน 10 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม สี่เหลี่ยมแรงเหวี่ยง สปันไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 18x18 cm หรือ 7 นิ้ว |
| สามารถรับน้ำหนัก 18 – 22 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| เหล็กเสริมตามยาว(เหล็กยืน) ขนาด 6 มิลลิเมตร จำนวน 4 เส้น |
| เหล็กรีดเย็น ขนาด 4 mm พันรอบเหล็กเสริมตามยาว |
|
|
ตารางแนะนำเสาเข็มสปันไมโครไพล์ Spun Micropile และ ไอไมโครไพล์ i-micropile
|
เสาเข็ม สี่เหลี่ยมแรงเหวี่ยง สปันไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 23x23 cm หรือ 9 นิ้ว |
| สามารถรับน้ำหนัก 25 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามยาว (เหล็กยืน) |
| เหล็กรีดเย็น ขนาด 4 mm พันรอบเหล็กเสริมตามยาว |
| มาตรฐาน โรงงาน |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 18x18 cm หรือ 7 นิ้ว |
| สามารถรับน้ำหนัก 15 – 20 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm. จำนวน 17 ปลอก (ปลอกเดี่ยว) |
| ตามมาตรฐาน มอก. 396-2549 |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 22x22 cm หรือ 8.7 นิ้ว |
| สามารถรับน้ำหนัก 20 – 25Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบขนาด 4 mm. จำนวน 18 ปลอก (ปลอกเดี่ยว) |
| ตามมาตรฐาน มอก. 396-2549 |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 26x26 cm หรือ 10.2 นิ้ว |
| สามารถรับน้ำหนัก 30 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm. จำนวน 21 ปลอก (ปลอกเดี่ยว) |
| ตามมาตรฐาน มอก. 396-2549 |
เกี่ยวกับ เสาเข็ม
คอนกรีตสำหรับผลิตเสาเข็มสปันไมโครไพล์
เป็นปูนซีเมนต์ปอร์ตแลนด์ประเภท 3 ตามข้อกำหนด มอก. 15-2524/2517
โครงสร้างเสาเข็มสปันไมโครไพล์
โครงสร้างของเสาเข็มสปันไมโครไพล์ ใช้เหล็กขนาด 9 mm และพันรอบโครงเหล็กแกนหลักด้วยเหล็ก 6 mm มาตรฐาน มอก.
กระบวนการตอกเสาเข็มสปันไมโครไพล์
เสาเข็มแต่ละท่อนมีความยาว 1.5 m โดยสามารถนำมาเชื่อมต่อกันแล้วตอกจนลึกถึงชั้นดินดาล
"Dowel" หรือ "เดือย" คืออะไร
เส้นเหล็กเดือย (Dowel rebar) คือ เส้นเหล็กสำหรับต้านแรงดึง หรือแรงเฉือน หรือแรงเฉือนดึง ที่เกิดขึ้นในชิ้นส่วนคอนกรีต
การเช็ค BLOW COUNT
สามารถทดสอบความสมบูรณ์ของเสาเข็ม การทรุดตัวของเสาเข็ม และการรับน้ำหนักบรรทุก ตามที่วิศวกรได้ออกแบบไว้
ลักษณะปั้นจั่นสำหรับเสาเข็มสปันไมโครไพล์
ความยาวในแนวราบ 3 m, ความสูง 3 m, ความกว้าง 1 m สามารถทำงานในพื้นที่แคบ
เสาเข็มสปันไมโครไพล์ คืออะไร ?
เสาเข็มสปันไมโครไพล์ เป็นเสาเข็มสำหรับติดตั้ง ต่อเติมอาคาร บ้านเรือน โรงงาน เพราะสามารถตอกในที่จำกัด
ประเภทการรับกำลังเสาเข็มสปันไมโครไพล์ ภูมิสยาม
เสาเข็มสปันไมโครไพล์ของทางภูมิสยามนั้นสามารถที่จะเป็นได้ทั้ง เสาเข็ม“รับแรงฝืด” เป็นหลัก และก็ เสาเข็ม “รับแรงแบกทาน”
ความสำคัญของขั้นตอนการทดสอบคุณสมบัติของดิน
ควรที่จะทำการเจาะสำรวจดินในทุกๆ โครงการก่อสร้าง เพื่อที่เราจะได้ทราบค่าคุณสมบัติต่างๆ ของชั้นดิน
ลูกค้าของเรา
PILE DRIVING
ภูมิสยามผู้ผลิตและจัดจำหน่าย เสาเข็มสปันไมโครไพล์ Spun Micro Pile และไอไมโครไพล์ I Micropile เสาเข็มคุณภาพโดยภูมิสยามช่วยแก้ปัญหาการก่อสร้างต่อเติมหรือสร้างใหม่สะดวกสะอาดรวดเร็วค่ะ เสาเข็มผลิตด้วยเทคโนโลยีจากประเทศเยอรมัน เสาเข็มคุณภาพมาตรฐาน มอก. และคุณภาพมาตรฐานโรงงาน กระบวนการผลิตและการตอกได้มาตรฐาน
เสริมฐานรากพระบรมธาตุ
- “เสริมฐานราก”
- วัดกลันทาราม จ.บุรีรัมย์
- โดย: บริษัท ส.บุญมีฤทธิ์วิศวกรรม จำกัด
เสริมฐานรากในอาคาร
- เสริมฐานราก
- มินิแบ บางประอิน
- โดย: บริษัท วิไลพร เอ็นจิเนียริ่ง จำกัด
งานสร้างอาคารใหม่
- สร้างอาคารใหม่
- Forestia บางนาง
- โดย: บจก.เอริคคอท อินเตอร์เนชั่นแนล
